سيستم لولهكشی سوپرپايپ 2+
سوپرپايپ اينترناشنال از سال1376عرضهي سيستم لولهكشي توليدي خود را با نسل جديد لولهها، لولههاي تلفيقي pex-al-pex ، و اتصالات مهرهماسورهاي آغاز كرد، كه در نوع خود در مقايسه با ساير سيستمهاي رايج فلزي و پليمري تحولي عظيم در اطمينان از دوام و كيفيت عملكرد سيستم لولهكشي آبرساني مصرفي و گرمايشي(رادياتور) ساختمان، و همچنين راحتتر شدن نصب سيستم ايجاد نمود.
در صنعت لولهكشي، هر چندگاه يك بار ميتوان انتظار تغييروتحول داشت؟
از آن پس تا به امروز براي افزايش ضريب ايمني سيستم، اجزاي مختلف آن، از جمله لوله و اتصالات، به طور مستمر مورد بازنگري و طراحي مجدد توسط مهندسين و كارشناسان شركت قرار گرفتهاند، به طوري كه سوپرپايپ بتواند هر روز مطمئنتر از پيش، نياز امروز مشتري به حس اطمينان و راحتي را پاسخگو باشد.
سيستم لولهكشي سوپرپايپ +2
آخرين دستاورد خلاقانه و مبتكرانهي سوپرپايپ است كه شامل لولهي متفاوت، اتصالات متفاوت، و خدمات متفاوت است. سيستم لولهكشي سوپرپايپ +۲ حاصل آخرين دستاوردهاي تكنولوژي امروز است كه حاصل آن، يك لولهكشي بدون دردسر براي ساليان متمادي است.
سيستم لولهكشي سوپرپايپ +۲، برندهي مدال محصول برتر ساختماني از وزارت مسكن است. در ضمن اين محصول جزو ده نوآوري برتر سال ۱۳۸۷ شناخته شده و در عرصهي بينالمللي نيز جايزهي گايا ۲۰۰۹ نمايشگاه Big5 دوبي را بين ۲۹۰۰ محصول، در ردهي نقره به خود اختصاص داده است.

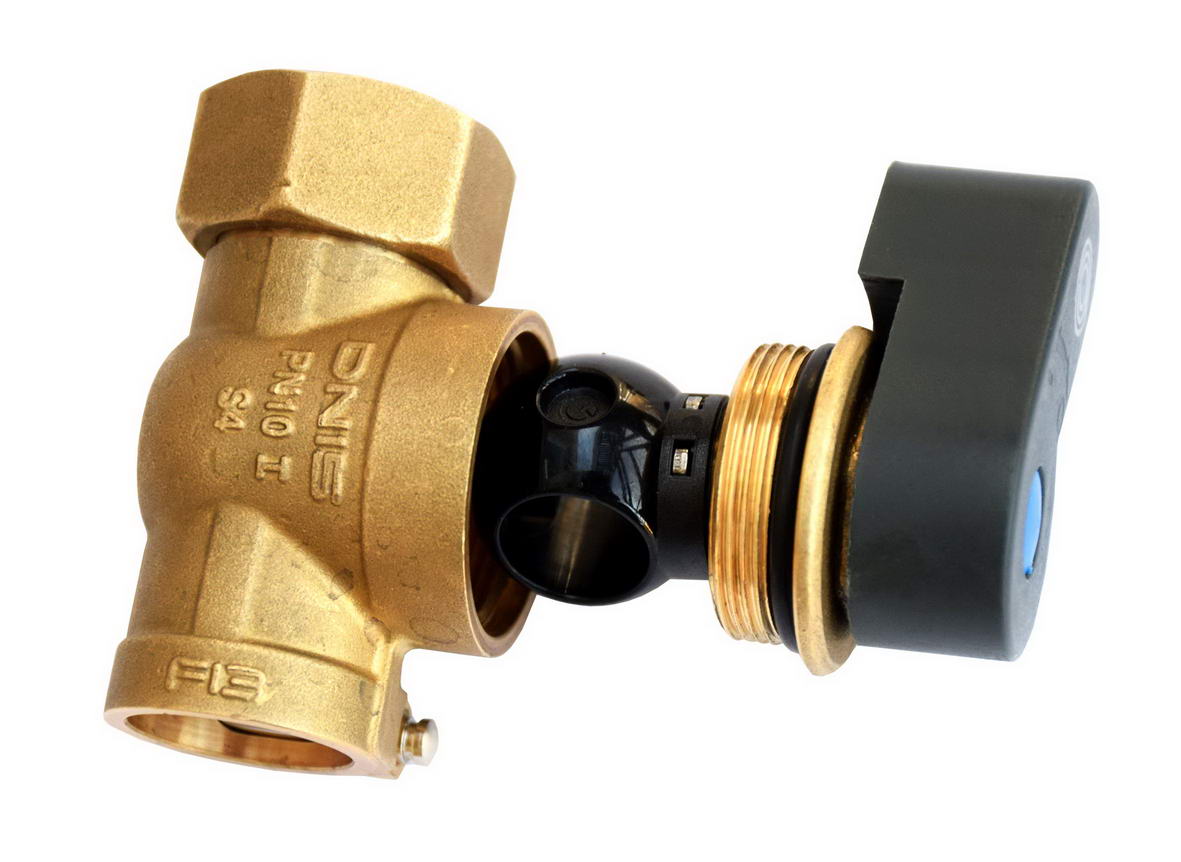

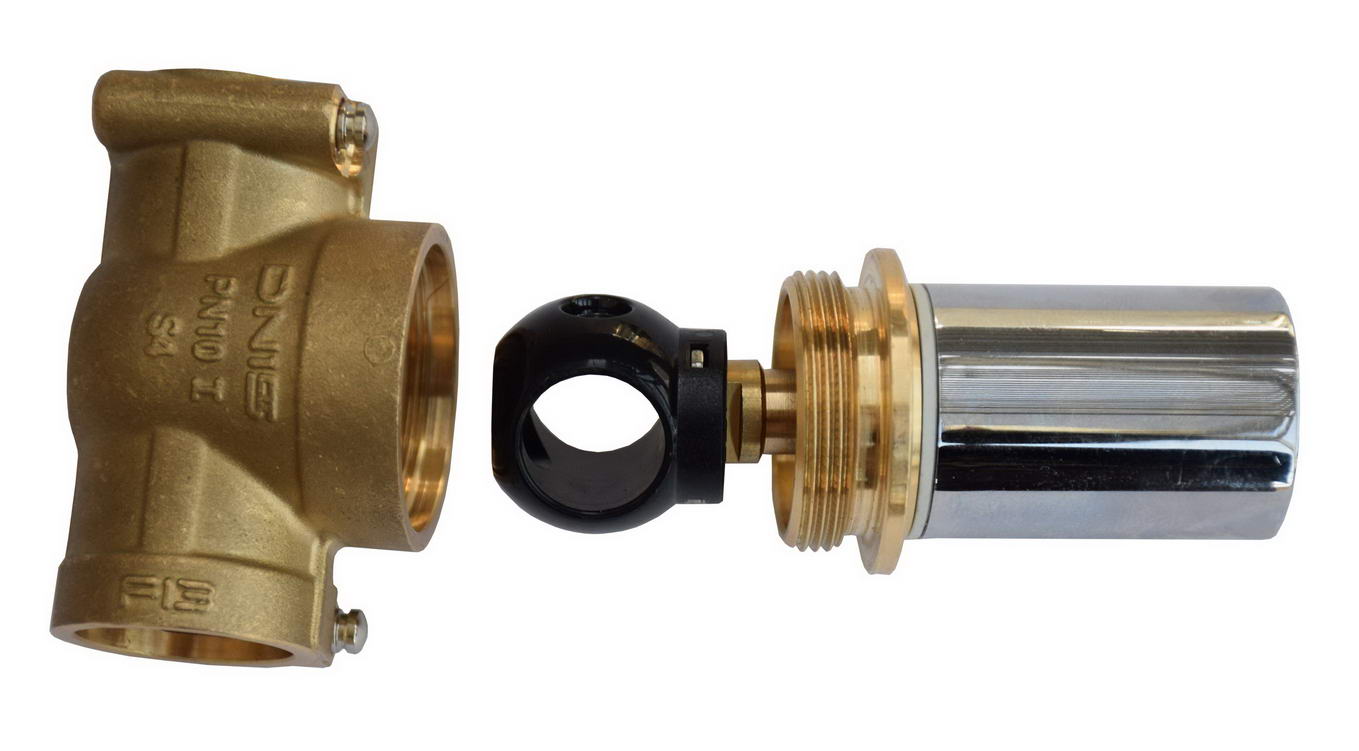

طراحی جدید شیرهای سوپروالو T1-32، T2، S1-32، S2، S3 و S4 با مکانیزمهای پلیمری، باز و بسته کردن شیر را به مراتب نرمتر کرده و قابلیت اطمینان به این محصول را افزایش داده است. استفاده از توپی جدید که از حنس پلیمرویژه است به همراه واشرهای آببندی جدید آن، راهحل فنی مناسبی است برای به حداقل رساندن مقاومت در برابر چرخش توپی و نیز کاهش گشتاور مورد نیاز برای باز و بسته کردن شیر.

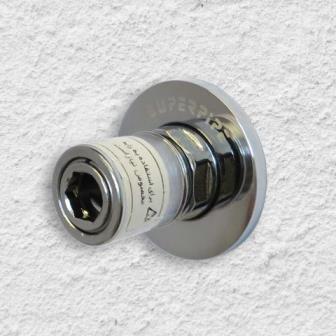

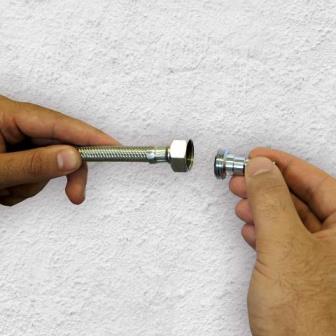

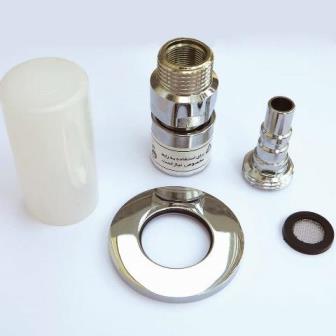

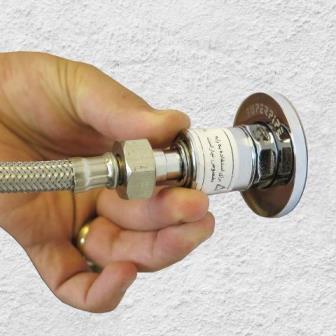

سوکت یا پریز آب! یک شیر جدید و متفاوت از سوپرپایپ برای دسترسی آسان و سریع به جریان آب است. با استفاده از سوپروالو I برای نصب یک وسیله، به قطع آب نیازی نیست.
سوپروالو I در فضاهای مشاع برای مدیریت مصرف و جلوگیری از استفاده غیر مجاز آب بهکار میرود و از آن به عنوان یک شیر مستقل مثل شیر پیسوار نیز استفاده میشود.
لولهي ۵ لایه سوپرپایپ +2 جدیدترین دستاورد سوپرپایپ در زمینه تولید لولههای پنج لایه است كه تا سایز ۳۲، با رنگ نخودی توسط سوپرپایپ و تحت لیسانس یوپونور آلمان تولید میگردد و در سایزهای 40 تا 110 نيز با رنگ سفید از آلمان وارد میشود.
علاوه بر كيفيت و دوام سوپرپايپ، تفاوت اساسی در طراحی و مواد اولیه به كار رفته در تولید این محصول، ارتقاي آن را در پی داشته است. این لوله كه برای تمام تاسیسات ساختمان قابل استفاده است با طول عمر بیش از ۱۰۰ سال یك سیستم لولهكشی كارآمد و بدون نیاز به نگهداری و تعمیرات را تضمین میكند. سوپرپايپ +۲، در ۱۰ بار فشار همراه با 95 درجه سانتیگراد حرارت بدون هيچ مشكلي قابل استفاده است.
لولهي ۵ لایهي سوپرپایپ +2 كه با استفاده از پلیمر بسیار پیشرفته PE-RT تيپ ۲ تولید میشود. پلیمر PE-RT نخستین پلیمری است كه اختصاصا برای تولید لوله طراحی و عرضه شده است. استفاده از این پلیمر در تولید لولههای تلفیقی پنج لایه سوپرپایپ +2 مزایای زیر را به دنبال دارد:
- تحمل دما و فشار بيشتر در درازمدت
- انعطافپذيری بيشتر هنگام خم و تسهیل نصب بخصوص در محیط های سرد به دلیل انعطافپذیری بالای PE-RT به ویژه در دماهای پایین
- افت فشار كمتر و عدم رسوب گرفتگی به علت زبری بسیار كم سطح داخلی
- امكان استفاده از اتصالات با تكنولوژی RTS
علاوه بر مواد اوليهي جديد، سوپرپايپ +۲ با رنگ نخودي و كد رنگ لوله متمايز ميشود.
كد رنگ
سايز لولههاي سوپرپايپ +۲ با يك نوار طولي رنگی در طول لوله مشخص میشود. رنگ نخودی برای سايز ۱۶، نارنجی برای سايز ۲۰، قهوهای برای ۲۵ و سبز براي لولهي ۳۲ نهتنها كنترل صحت انتخاب سايز را توسط ناظر تاسيسات ساده میكند، بلكه با توجه به تكرار اين كد روی اتصالات سرعت لولهكشي را هم تا حد زيادی بالا ميبرد.
نخستين بار، سوپرپايپ در اواخر سال ۱۳۷۶ توليد اتصالات براي لولههای پنجلايه را آغاز كرد. اتصالات مهره ماسورهای سوپرپايپ هنوز هم به دليل تنوع اتصالات در عين قطعات كمتر و همچنين نياز به حداقل ابزار براي نصب، استفاده ميشوند.
در سال ۱۳۷۸، سوپرپايپ اتصالات پرسي خود را به بازار عرضه كرد. اتصالات پرسی سوپرپايپ با حلقهي استيل (به جاي مهره)، آسانتر، سريعتر، و ارزانتر بودند و به دليل اين كه پرس اتصالات با دستگاه انجام ميشد، امكان خطا در نصب كمتر بود. اتصالات پرسي، در سال ۱۳۸۵، با اتصالات سوپرپايپ ۲ با تكنولوژي RTS، و در سال ۱۳۸۶ با اتصالات سوپرپايپ +۲ با كد رنگ جايگزين شدند.

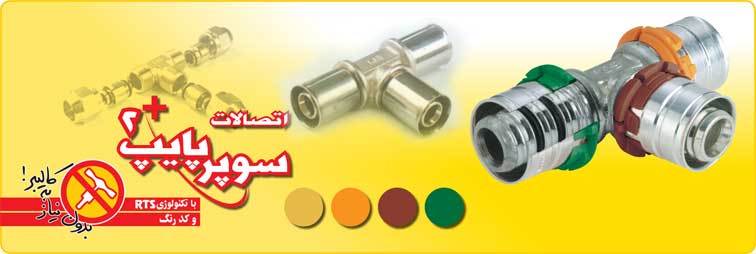

اتصالات مدرن و امروزي سوپرپايپ +۲، در خارج از اروپا منحصر بفردند و نهتنها مانند همهي اتصالات سوپرپايپ آببندي دايم را تامين ميكنند، بلكه با ويژگيهاي خود باعث افزايش سرعت نصب، و مهمتر از همه كاهش خطاي انساني ميشوند. اتصالات سوپرپايپ +۲ در سايزهاي ۱۶، ۲۰، ۲۵، و ۳۲ عرضه ميشوند و فقط با لولههاي سوپرپايپ +۲ قابل استفادهاند.
اتصالات متفاوت …
اتصالات پرسي سوپرپایپ +2 بر مبناي دانش دريافتي از يوپونور آلمان مهندسي مجدد شدهاند. اين اتصالات كه با به كارگيري تكنولوژي RTS و كد رنگ به بازار عرضه ميشوند، احتمال خطر آببندی نشدن سیستم لولهكشی ساختمان بهدليل خطاي مجري را به حداقل می رسانند.
به علاوه به منظور سادهتر ساختن نصب و ايمنتر شدن هر چه بيشتر سيستم لولهكشي، در طراحي اين اتصالات تمهيدات ديگري نيز در نظر گرفته شده است كه اين اتصالات را متمايزترين اتصالات امروز جهان ميسازد:
پرس يكپارچهي بدنهي اتصال
در سوپرپايپ +2 جنس حلقهي پرس بهجاي استيل از آلومينيوم است تا عمل پرس بهتر و دقيقتر انجام شود. برخلاف اتصالات قديم كه فقط در سه نقطه به لوله پرس ميشدند، پرس حلقههاي آلومينيومي در تمام سطح حلقه انجام ميشود.
محل مشخص براي قرار گيري فك پرس
يكي ديگر از تمهيداتي كه هنگام طراحي اتصالات سوپرپايپ +2 در نظر گرفته شده است تا هم اجراي اين سيستم را براي مجريان راحتتر كند و هم نتيجهي آن ايمني بيشتر براي مشتريان باشد، اين است كه جاي فك پرس كاملا مشخص است. روي بدنهي اين اتصالات، يك حلقه از جنس پلاستيك به عنوان تكيهگاه فك پرس، محل قرارگيري فك را مشخص ميكند. همچنين سه شيار روي حلقهي آلومينيوم پيشبيني شده كه امكان خطا در محل پرس را تقريبا به صفر ميرساند.
بدون نياز به كاليبركردن
مرحله كاليبر كردن از مراحل مهم در نصب لولههاي پنجلايه است كه نياز به صرف وقت و دقت بسيار زيادي دارد. در اتصالات قديمي، عدم كاليبر كردن صحيح و مناسب لوله، كه ميتواند ناشي از خطاي انساني مجري، برش كج و يا استفاده از كاليبراتور معيوب باشد باعث آسيب ديدن يا جابهجايي اورينگ اتصال ميشود، به نحوي كه بعد از مدتي احتمال نشتي آب از همان نقطهي اتصال وجود دارد.
يكي از مزاياي اصلي سيستم لولهكشي سوپرپايپ +2 عدم نياز به كاليبركردن است. حذف مرحله كاليبر كردن نهتنها باعث كاهش خطاي انساني ميشود، بلكه نصب را آسانتر و تا ميزان 30 درصد سريعتر ميكند.
راحتتر شدن جا رفتن لوله در اتصال
برخلاف اتصالات ديگر، لولهي سوپرپايپ +2 به راحتي و نرمي داخل اتصالات جا ميرود و هيچ نيازي به صرف انرژي زياد براي فشار دادن لوله وجود ندارد. نتيجه باز هم كاهش خطاي انساني است: در اتصالات قديميتر به دليل خستگي مجري و فشار لازم، امكان دارد كه لوله تا انتها داخل اتصال وارد نشود.
مجهز به نشانگرهاي جا رفتن لوله
بر روي اتصالات سوپرپايپ +2 سه سوراخ كوچك وجود دارد كه مجري (و ناظر) را از جا رفتن لوله تا انتها به درون اتصال مطمئن ميسازد. بنابراين دقت و صحت پرس افزايش مييابد.
آبكاري قلع
سوپرپايپ از آخرين استانداردهاي اروپا پيروي ميكند. طبق اين استانداردها، استفاده از اتصالات با آبكاري نيكل در سيستمهاي آب بهداشتي مجاز نيست. به همين علت اتصالات سوپرپايپ +2، با آبكاري قلع عرضه ميشوند.
سهولت نصب زانوديواريها
یكی دیگر از ابتكارات در اتصالات سوپرپایپ +2، ارايهي صفحه دیواریها و اتصالات مربوط به آن با طراحی كاملا جدید است. این سیستم در ایران به نام سوپرپایپ ثبت اختراع شده است.
با طراحی جدید و تغییر در فرم صفحه دیواری و اتصال مربوطه، دیگر نیازی نیست كه ابتدا زانودیواری را روی صفحه وصل كرده و سپس مجموعه را روی دیوار نصب نمود. بلكه صفحه میتواند در ابتدا به صورت جداگانه روی دیوار نصب شود و پس از تاييد محل آن از نظر موقعيت و ارتفاع توسط ناظر پروژه، زانوديواريها را هنگام لولهكشي نصب كرد.
به اين ترتيب هم سرعت و راحتي و هم انعطافپذيري عمليات نصب افزايش مييابد، بلكه باز هم از خطاي انساني پيشگيري ميشود.

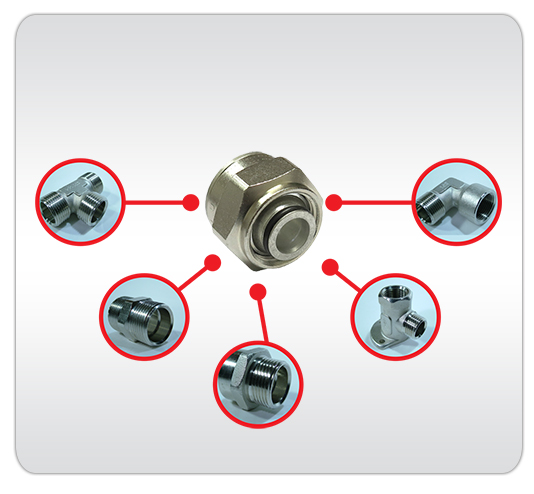

قابل استفاده برای سوپرپایپ +2 و لوله های PEX/AL/PEX نسل جدید اتصالات مهرهماسورهای سوپرپایپ – بعد از 17 سال …با تکنولوژی RTS
کالیبر نکنید!
آبکاری قلع
مانند سوپرپایپ از استانداردهای تولید در آلمان تبعیت میکند. با توجه به اینکه امروزه در آلمان، در استانداردهای این صنعت، قلع جایگزین نیکل شدهاست، در سوپرپایپ+2 نیز از آبکاری قلع برای آلیاژ برنج استفاده شدهاست. به علاوه، مثل اتصالات مهرهماسورهای قدیمی سوپرپایپ، با حداقل تنوع اتصالات میتوان بیشترین ترکیب را ایجاد کرد. بنابراین ضمن انبارش سادهتر، انعطاف بیشتری در تغییر احتمالی مسیر اجرا وجود دارد.

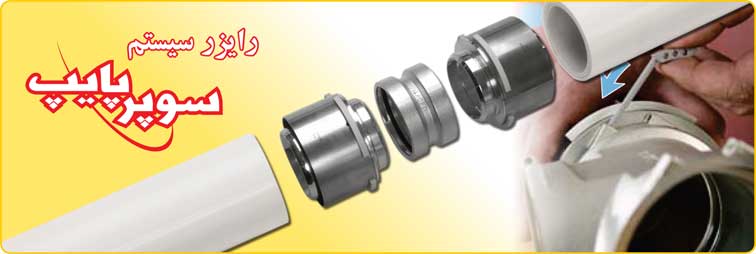

رايزر سيستم سوپرپايپ جزيي از سيستم لولهكشي سوپرپايپ +۲و برطرفكنندهي نيازها براي لوله و اتصالات سايز بالا است.
تنها انتخاب موجود براي پروژههاي بزرگ …
براي پروژههاي بزرگ و ساختمانهاي بلندمرتبه، لولههاي با سايز بالاتر موردنياز است. رايزر سيستم سوپرپايپ تنها انتخاب موجود تا سايز ۱۱۰ ميليمتر (۴ اينچ) براي لولههاي پنجلايه در كشور است و در مجموعهي كاملي از لوله و اتصالات در سایزهای ۴۰، ۵۰، ۶۳، ۷۵، ۹۰ و ۱۱۰ برای كاربردهای متفاوت در تاسیسات ساختمانی یا صنعتی عرضه ميشود.
اتصالات مدولار: يك نوآوري بزرگ …
در لولهكشيهاي سايز بالا، با توجه به اينكه خمكردن لوله عملا ممكن نيست، تنوع اتصالات موردنياز زياد است. در حالت معمول، بايد از تعداد زيادي رابط استفاده شود. به اين ترتيب نهتنها هزينه بالا ميرود و سرعت لولهكشي كاهش پيدا ميكند، بلكه گاهي براي گرفتن يك انشعاب فضاي زيادي نيز بايد اختصاص داده شود. تاكنون صدها اتصال مجزا براي اين لولهكشي موردنياز بود.
اما در رايزر سيستم سوپرپايپ، از سايز ۶۳ ميليمتر به بالا اتصالات به صورت مدولار عرضه ميشود. در اين سیستم جدید و انحصاري، فقط با 26 قطعه، 300 نوع اتصال، مطابق با نیاز قابل اجراست!
در بسياري از موارد، شرايط خاص در پروژه باعث ميشود كه نتوان طراحي را عينا در اجرا پياده كرد. در برخي موارد به علت نياز به يك اتصال خاص، كار اجرا تا تامين قطعه به تعويق ميافتد. در سيستم مدولار، «ساخت» انواع اتصالات بنابر نياز اجرا، با تركيب اجزا و در كارگاه انجام ميشود. چهار قطعهي اصلي – زانويي ۹۰ درجه، زانويي ۴۵ درجه، بوشن/تبديل، و سهراهي – به همراه سريهاي پرسي، روپيچ، و توپيچ انعطاف بيشتر را با قطعات كمتر فراهم ميآورند.
ویژگیهای منحصر به فرد …
- فقط ۲۶ قطعهي مدولار براي نصب لولهها از سايز ۶۳ تا ۱۱۰ موردنياز است.
- نصب سریعتر و سادهتر
- انعطاف بیشتر: امكان تركيب اتصالات بنابر محدوديتهاي اجرايي
- قابلیت تغییر در ترکیب اتصال تا قبل از تست فشار
- کاهش هزینهي ناشی از حذف تبدیلها
- کاهش وزن اتصالات و کاهش 30 درصدی هزینه در سایز 90 و 110
- حجم كمتر اتصالات
- امکان انجام عملیات پرس با دستگاه های فعلی UP75 و UP75EL تا سایز 110
- انبارش آسان تر، با هزینه کمتر
- ایمنی بیشتر، به دلیل عدم نیاز به انجام عملیات پرس در ارتفاع
شير ورودي خانهي شما كجاست؟
به ندرت اتفاق ميافتد كه شيرهاي ورودي قطع و وصل در جاي مناسبي نصب شده باشند. معمولا اين شيرها را داخل كمد، زير كابينت، زير اجاق گاز و … پنهان ميكنند كه دسترسي به آن مشكل است و باز و بستهكردن آنها هم به راحتي ممكن نيست.
به علاوه، اكثر اين شيرها از كيفيت مطلوبي برخوردار نيستند. برخي از آنها نيز مانند شيرهاي گازي اصولا براي اين كار طراحي نشدهاند. بنابراين مستهلك شدن سريع آنها باعث ميشود كه آببندي را به درستي انجام ندهند. همين مشكلات باعث ميشود تا درست زماني كه نياز داريم، اين شيرها جوابگو نباشند.

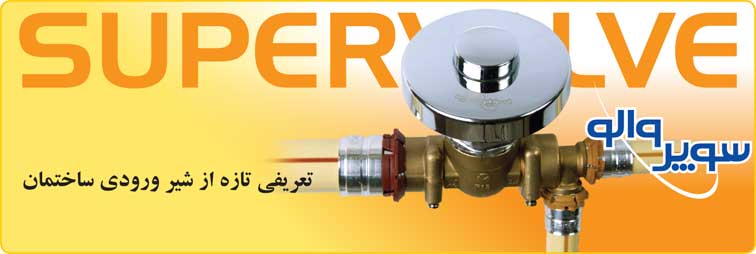

سوپروالو سري T، راهحل سوپرپايپ براي شير ورودي واحدهاي ساختماني و جزيي از سيستم لولهكشي سوپرپايپ +۲ است. با سوپروالو – محصول مشترك سوپرپايپ و ايتاليا – امكان استفاده از شيرهاي با كيفيت، زيبا، با قابليت نصب آسان و سريع در مكانهاي قابل دسترس فراهم آمده است.
تعريفي تازه از شير ورودي واحدهاي ساختماني
سوپروالو سري T را ميتوان تعريف تازهاي از شير قطع و وصل ورودي واحد ساختماني دانست. اين محصول در حقيقت یك شیر توپي ربعگرد متفاوت با كیفیت و ساختاری متفاوت است كه براي سيستم لولهكشي سوپرپايپ +2 طراحي شده است. سوپروالو T به عنوان شیر ورودی اصلی در واحدهای مسكونی و یا اماكن عمومی قابل استفاده بوده و مطمئنترین گزینه جهت قطع و وصل آب سرد و گرم بهداشتی یا سیستمهای گرمایشی و سرمایشی است.
يك محصول متفاوت با يك نگاه متفاوت
مانند ساير محصولات سوپرپايپ، نوآوري، راحتي و كيفيت بالا ، جزء ويژگيهاي لاينفك سوپروالو سري T است.
كاملا در دسترس
سوپروالو در دسترس است اما دم دست نيست. بدنه سوپروالو سری T به صورت توكار نصب میشود و تنها چیزی كه بیرون میماند یك دورپوش زیباست. به اين ترتيب، اگرچه سوپروالو به صورت توكار نصب ميشود اما به راحتي شيرهاي روكار در دسترس است.
طراحي زیبا و ظرافت در ساخت
شيرهاي سوپروالو از جنس برنج سند بلاست شده بوده و با لوازم آبكروم و طراحي زيبا به بازار عرضه ميشود. قابليت نصب توكار و زيبايي سوپروالو T، امكان نصب آن را در مكان هاي در دسترس اعم از دیوار بیرون آپارتمان، در حمام و یا روی سقف بدون لطمه زدن به زیبایی فراهم ميكند.
تنوع دورپوشهاي تك و دوبل با رنگهاي كروم، كروم مات و سفيد، انتخاب را براي سليقههاي گوناگون ساده ميكند.
کیفیت متمايز، مطابق با استانداردهای سوپرپایپ
شيرهاي سوپروالو سري T محصول مشترك شركت سوپرپايپ و ايتاليا بوده و با استاندارد DIN EN 13828 و الزامات DVGW (اداره دولتي آب و گاز آلمان) منطبق است. كيفيت مواد اوليهي مورد استفاده و دقت در توليد، دوام طولاني مدت شيرهاي سوپروالو را تضمين ميكند.
مقاوم در برابر فشار و حرارت بالا
شیر سوپروالو سری T برخلاف سایر شیرهای ربعگرد موجود در بازار كه عمدتا برای گاز طراحی شدهاند و برای آب، به خصوص آب گرم مناسب نیستند، منحصرا برای آب طراحی شده و در شرايط 10 بار فشار و دماي 90 درجه سانتيگراد، قطع كامل جريان آب را در هر زمان به طور صد در صد تضمين ميكند.
نصب بسيار سريع و آسان
سوپروالو T بدون نیاز به اتصالات اضافی، به صورت مستقیم و به آسانی به سیستم لولهكشی سوپرپایپ +2 متصل میشود. این شیر مانند دیگر اتصالات سیستم لولهكشی سوپرپایپ +2، مجهز به سیستم كد رنگ و تكنولوژی RTS می باشد و در حين لولهكشي و يا بعد از آن ظرف مدت يك دقيقه قابل نصب است. نصب سوپروالو به نوار تفلون يا آببندكنندههاي ديگر نياز ندارد.
شيرهاي سوپروالو تنها شير مقاوم و آببند در فشار تست سيستم لولهكشي سوپرپايپ (15 بار – دو ساعت) است كه باعث تسريع و تسهيل در تست سيستم ميباشد.
براي نصب روي ديوارهاي گچي و سبك، و همچنين نشاندن شيرهاي سرد و گرم در كنار يكديگر نيز ميتوان از قطعات مرتبط استفاده كرد.
قابلیت تعمیر و نگهداری
بر خلاف سایر شیرهای ورودی، مكانیزم داخلی سوپروالو را میتوان به سادگی و در كوتاهترین زمان بدون جدا كردن شیر از سیستم، تعمیر یا تعویض كرد. ضمنا، قطعات یدكی سوپروالو را میتوان از كلیه نمایندگان سوپرپایپ تهیه كرد.
دارای دستگیره پنهان
سوپروالو با یك دستگیرهی پنهان عرضه میشود كه زیر دورپوش قرار دارد. این دستگیره را میتوان همراه شیر یا در محل های عمومی جدا از آن نگهداری كرد. به این ترتیب كه در صورتیكه شیر در مكانهای عمومیتر نصب شده باشد، میتوان این دستگیره را به صورت جداگانه نزد سرایدار یا مسئول تاسیسات ساختمان نگهداری كرد تا باز و بسته كردن شیر توسط افراد دیگر ممكن نباشد.
در صورت تمایل به استفاده از دستگیرهای به غیر از دستگیرهي پنهان، امكان انتخاب از بین مدل های مختلف دستگیره و دورپوشهای تك و دوبل با طرحهای بسیار زیبا وجود دارد.
در دو نوع متفاوت
با حفظ همه ویژگیهای ممتاز سوپروالو سری T، اين شیر در ۲ نوع متفاوت T1 و T2 عرضه ميشود:
سوپروالو T1
سوپروالو نوع T1 در سايزهاي 16، 20 و 25 و با اتصالات ثابت عرضه ميشود به اين معني كه پرس اتصال مستقيما به شير انجام ميشود. ويژگيهاي نوع T1 به شرح زير ميباشد:
- اتصالات پرسی سوپرپایپ +2 به صورت سرخود برای نصب سریع و مستقیم
- ورودی/خروجی یكسان
- توپی ساده
- قیمت پایینتر
سوپروالو T2
سوپروالو نوع T2 داراي توپي ضد رسوب و اتصالات جداشونده ميباشد. اتصالات جدا شونده به اين معناست كه ميتوان بهجاي رابط از زانويي يا سه راهي نيز استفاده كرد. ويژگيهاي نوع T2 شامل موارد زير ميباشد:
- تكنولوژی جدید و انحصاری اتصالات برای نصب سریع و منعطف به سیستم لولهكشی سوپرپایپ +2 یا اتصالات روپیچ و توپیچ
- انعطاف در سایز و نوع اتصالات ورودی و خروجی (سايزهاي ۱۶، ۲۰، ۲۵ و انواع رابط مستقيم، زانويي، و سهراهي)
- امكان نصب و جداسازی سریع شیر از سیستم
- توپی ضد رسوب مناسب جهت استفاده برای آبهای سنگین
